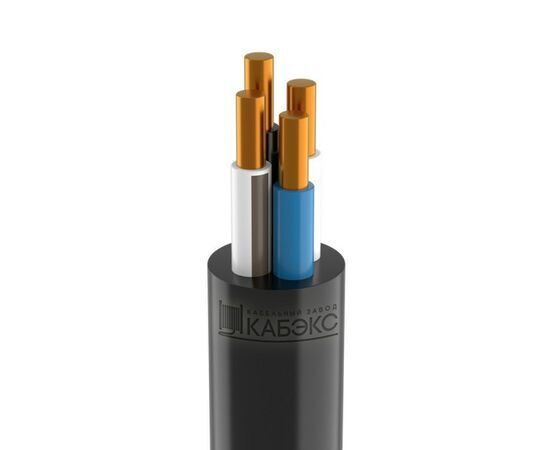

Кабель ВВГнг(А)-LS 4х10 кратно метру (ГОСТ) (Кабэкс) круглый негорюч.пониж газовыделен

Конкорд ВВГнг(А)-LS с заполнением 3Х4 ОК-0,66 - 10м Применение кабеля ВВГнг-LS: Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц. Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях). Структура кабеля ВВГнг-LS: 1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (аввгнг-ls), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). 3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). 4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм. 5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается. Токопроводящая жила — медная, круглой формы, соответствует классам 1 и 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные. Расцветка изоляции токопроводящих жил— согласно п .5.2.1.10 ГОСТ31996.

¦ Температура эксплуатации: от минус 50°С до плюс 50°С

¦ Температура прокладки и/или перемотки, без предварительного подогрева не ниже минус 15°С

¦ Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dh, одножильных -1 (Юн, где Dh— наружный диаметр кабеля

¦ Вид климатического исполнения: УХЛ

¦ Категория размещения: 1,5 по ГОСТ 15150

¦ Класс пожарной опасности: П16.8.2.2.2 по ГОСТ 31565 Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ31996. Буква «А» в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ IEC 60332-3-22. Этому типу испытаний соответствует предел распространения горения ПРГП1 б по ГОСТ 31565. Отличительной особенностью кабелей исполнения «Hr(A}-LS» является не распространение горения по категории «А» при прокладке в пучках и нормированное газо-и дымовыделение

Расшифровка маркировки ВВГнг(А)-LS:

В - изоляция из ПВХ пластиката.

В - оболочка из ПВХ пластиката.

Г - без наружного покрова поверх оболочки.

Нг - изоляция и оболочка изготовлены из негорючего пластиката.

(А) - класс пожарной безопасности (не распространяет горение при прокладке в пучках) - ГОСТ Р МЭК 60332-3-22-2005.

LS - пониженное выделение дыма.

Технические характеристики:

- напряжение: 660 Вольт и 1000 Вольт

- переменный ток (частота): 50 Герц

- длительно допустимая температура на токопроводящей жиле: +70°С

- относительная влажность воздуха (при температуре до +35°С): до 98% Внимание: Описание может быть общим для категории. Точные характеристики — в названии товара
